dsPICのTNCのコーディングがおおよそ進んで
使用メモリーの量がおおよそ把握できてきましたから、
この辺で要求仕様の決定をしておきたいと思います。


まずはKISS TNCの方
名称:dsKISS(仮)

RF側・・・
受信は クワドラチャ検波(中心周波数1700Hz)
DDS発信(1200Hz/2200Hz)
上位プロトコル AX25

カッパーライン側(線でつながった方)・・・
UART KISSプロトコル(コマンド番号上位4ビットでアドレス指定)
または
I2C KISS改プロトコル(I2Cでアドレス指定・コマンド番号は無視)

アドレスは4ピン分つかって指定できるようにする


デジピータ・GPS制御の方
名称:Digi-On-KISS

TNCとの通信方法:I2C / KISS
PC/GPSとの通信方法:UART
コントローラとの通信方法:UART

機能 UIDIGI, Mic-E ,SmartBeaconなど


RMKS
なぜ、TNCでI2Cをサポートするか・・・
PIC24にはUARTは2chしかない。
よって、I2Cを使いたいところだけれども、通信距離を考えると
TNCとの通信でI2Cを使うのがよいと思われるので。

または、コントローラとの通信をソフトウェアで行って
TNCとの通信をUARTにすることも考慮。

コントローラを使うタイプと、使わないタイプで排他的にして
ファームウェアの書き換えで対応する方法も可能
(既存のTNCを利用して、デジができる)

PR

FM無線機のカタログなどで、よくクワドラチャ検波という言葉を見る。
パケット通信なんかで使っているFSKも、一種のFMなわけで
ならばこの方法が使えるのではないかと。。。

調べてみると、
90度位相をずらした信号を掛け合わせる
らしい・・・

なんともわかりずらい表現だなぁ~

大体、単に90度位相がずれたと書いてあるけれど、
何に対して90度なのか?何をずらすのか?がわからん。

ということで、FM検波用のICのデータシートを見てみた。
これがクワドラチャ検波なのか?と言われれば自信はない。
けど、うまくいったので使ってみようかと思います

やった方法は、入力信号をf(t)とし、中心周波数の周期をTcとすると
f( t ) * f( t - Tc/4 )を求めるということのようだ。

数学的な意味は・・・
f( t ) = sin ( ωt )とすると
f( t ) * f( t - Tc/4 ) = sin( ωt ) * sin ( ω(t - Tc/4 ))

ここで三角関数の積和の公式を利用すると、
1/2 ( cos A+B ) - 1/2 (cos A-B)
つまり、周波数2倍の波と、周波数0の波(つまり直流)が出てくる。

ここでLPFで2倍の信号をカットすると、直流のみがでてくる。

さて、その直流の値は・・・
cos( A-B ) = cos ( ω*Tc/4 )

ここで、ω = 2πf , Tc = 1 / fcだから、
=> cos ( π / 2 * f / fc )

もし、f = fcならば、cos( π/2 ) = 0
f < fc ならば、cos( ) > 0     (第Ⅰ象限)
2fc > f > fc ならば cos( )<0  (第Ⅱ象限)
となる。

つまり、Bell202の場合だと中心周波数は1700Hz
スペース(1200Hz)が入力されているときは正。
マーク(2200Hz)が入力されているときは負。
となる。

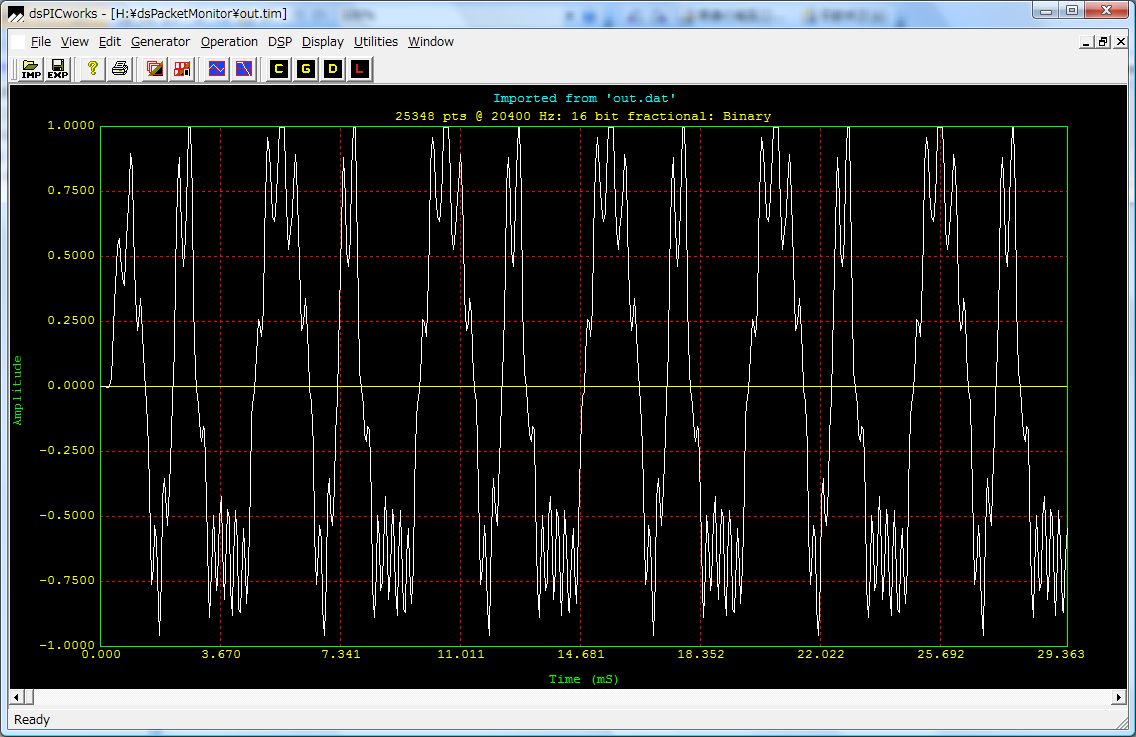

MPLAB SIMで、シミュレートしてみた。
スペース1回→マーク1回→スペース2回→マーク2回の繰り返しです。
結果はdsPICworksで出しました。



簡単な移動平均フィルタで取り除いただけなので、高調波が出ています。
定常な状態なら、高調波は減衰しているのでゼロクロスできません。
遷移状態のとき、高調波はゼロクロスしてくる可能性はありますが、
チャタリング対策のときと同じように何回かチェックすればいいと思います
