DSPフィルタで信号の分離。
うまくいかなかった。。。。

連続信号ならうまくいくけど、
単発の信号だとフィルタをきれいに通ってくれない。


ということで、別方法で。
遅延検波というのがあるようです。

入ってきた信号と、180°だけ位相のずれた信号と掛け合わせる。
それを平均して、符号を調べると、その時のトーンがわかる。

Excelでシミュレートした限りではうまくいったので
これでやってみようかと思案中でございます

PR
フィルタの設計は面倒な計算とかもあるので、
Microchip社製のdsPIC Filter Design Toolを購入しました。

かなり簡単な操作でフィルタの設計ができます。
しかも、そのままC30で利用できる形でエクスポート可能。

ただし、購入したのはLite版なので、FIRでは64タップ
IIRでは4セクションまでと制限があります。


dsPICFD

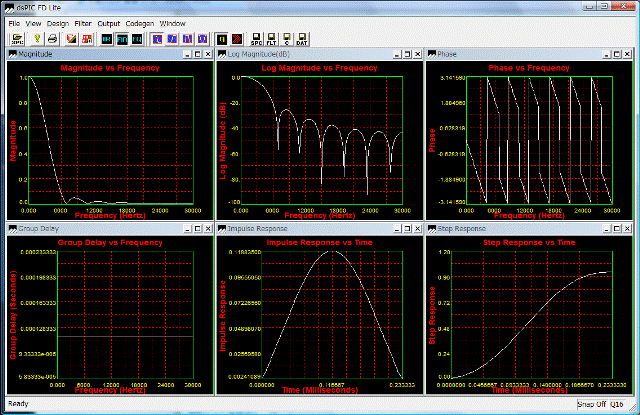

上記のスクリーンショットは、
60kHzサンプリング
パスバンドが2400Hz、ストップバンドが6000Hz
通過帯リップル1db
阻止帯が-40dbというローパスフィルタです。
窓関数は方形。

上記の6つのパラメータを入力すれば、
タップ数も自動的に見積もってくれて、係数を計算できます。


ただし、64タップと少ないので、
いまいちキレるフィルタが作れないのが難点。

その辺はほかのツールで作っておいて、
ひな形だけFDに任せるのもいいかもしれません
