PICTNCの解析 - ピン状態変化割込(2) で触れましたが、
PICTNCのゼロクロス検出は、スピーカー出力の周波数特性が悪いと、
検出率が落ちるようです。

これは、2200Hzの信号のときに、0Vを横切らずに
次の山に行くことが原因のようです。(下図参照)



この問題を解決するために、A/Dコンバータを使用してみるのを考えてます。

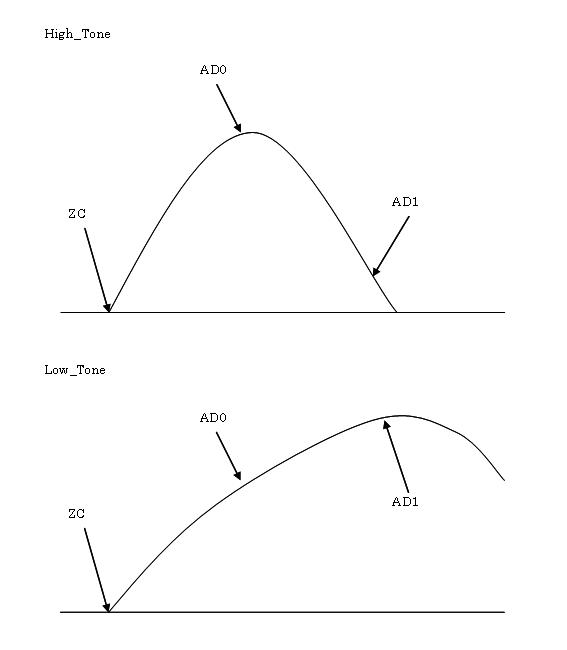

下図を参照してください。
まず、ゼロクロス検出を行います。
2200Hzの1/4周期 (=113μsec) 経過した点の電圧を測ります(AD0)
さらに、1/4周期経過した点の電圧を測ります(AD1)


ZCPD


ここで AD1とAD0の大小比較をします。

もし、AD1のほうが大きければ1200Hz。
逆にAD0のほうが大きければ2200Hzと判断できます。


とりあえずは、この案でプログラムを組んでみようと思いますが、

・113μsecごとにA/D変換するのは、PICだとつらい?
・ZCも付けないといけないから、回路が増える。ピンも少なくなる・・・

などと、問題点もありますね。

さて、どうなることやら・・・
